Изолятор шинный плоский IEK ИШП 3P для шин 5мм и 10мм 270мм - YIS40-3-270
Артикул: YIS40-3-270
970 руб.
от 243 руб. × 4 без переплаты
В наличии
Доставка в Нижнекамск
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Высота35.0 мм
Глубина35.0 мм
Диам отв под крепежные болты в шинах12.0 мм
Категория горючести по гост 28157ПВ-0
Описание

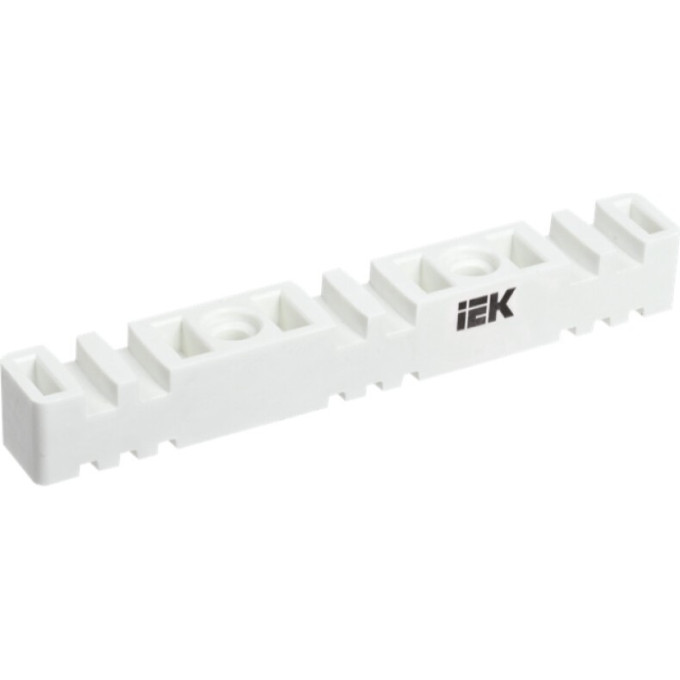

Изолятор шинный плоский IEK ИШП 3P предназначен для крепления и изоляции силовых шин в распределительных шкафах и щитах. Он решает задачу организации шинных сборок с номинальными токами от 250 до 4000 А, обеспечивая надежную фиксацию и изоляцию шин. Изолятор имеет трехфазное исполнение и подходит для шин толщиной 5 и 10 мм.
Технические характеристики
- Номинальное рабочее напряжение: 400 В
- Максимальный номинальный ток: 320...3300 А
- Кратковременное выдерживаемое напряжение промышленной частоты: 8.0 кВ
- Предел прочности на изгиб: 123 МПа
- Ударная вязкость: ≥ 25 кДж/м²
- Количество полюсов: 3
- Расстояние между шинами: 100 мм
- Глубина и высота: 35 мм
- Диаметр отверстий под крепежные болты: 12 мм
- Материал: полиэстер SMC
- Цвет: белый
- Температура эксплуатации: от -40 до +60 °C
- Срок службы: 5 лет
Применение
Изолятор применяется при сборке низковольтных комплектных устройств (НКУ), главных распределительных щитов, вводно-распределительных устройств. Подходит для крепления медных и алюминиевых шин толщиной от 5 до 10 мм. Обеспечивает быстрый монтаж кабельных трасс и устойчивость к динамическим нагрузкам при токах короткого замыкания.
Плюсы
- Высокая механическая прочность (SMC)
- Универсальность: поддержка шин 5 и 10 мм
- Устойчивость к динамическим нагрузкам
Характеристики
| Высота | 35.0 мм |
|---|---|
| Глубина | 35.0 мм |
| Диам отв под крепежные болты в шинах | 12.0 мм |
| Категория горючести по гост 28157 | ПВ-0 |
| Количество полюсов | 3 |
| Кратковрем выдерж напряж промышл частоты | 8.0 кВ |
| Макс номин напряжение | 400 А |
| Макс номин ток | 320...3300 А |
| Материал | Полиэстер SMC |
| Номин раб напряжение | 400 В |
| Предел прочности на изгиб | 123 Мпа |
| Расстояние между шинами | 100 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип конструкции | Изолятор ступенчатый |
| Толщина шин | 5 и 10 мм |
| Ударная вязкость | ≥ 25 кДж на м2 |
| Цвет | Белый |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 5 |
